胶球清洗胶球泵技术参数安装与使用、注意事项分析?

2022/4/28 11:46:18 字体:  浏览 468

胶球清洗胶球泵技术参数安装与使用、注意事项分析?

胶球清洗胶球泵技术参数安装与使用、注意事项分析?
胶球清洗胶球泵检修盘车简介

胶球清洗胶球泵检修盘车是我公司电动检修盘车的系列产品之一,它是针对发电厂胶球清洗胶球泵在检修过程中主轴轴系必须进行盘转的要求而设计制造的一种动力盘转装置。

胶球清洗球泵在检修过程中,主轴轴系必须要进行分解、组合。在重新组合后主轴系各部分的同心度必须进行测量和校正,使同心度达到规定的精度要求,同心度的检测是通过对主轴轴系的盘转进行的。胶球泵检修盘车是利用特制的联轴器使电机减速机与胶球泵主轴系相连接,同时将盘车车架固定于电机端架上,启动电机后,即可将胶球泵主轴系进行缓慢的均匀旋转,且不防碍主轴系的倾向、轴向位移调整,并能实现主轴的连续转动和手动盘转。
       胶球清洗球泵检修盘车,设置了大速比摆线针轮减速机,直接用连轴器与电动主轴相连接。因此,具有安装使用方便,结构简单,调整灵活,大大减轻了劳动强度,提高了安全可靠性等特点,是立式胶球泵检修中一种理想的设备。
胶球清洗
球泵检修盘车技术参数
       1、盘车安装形式:顶部安装;
       2、盘转方式:点动,正、反连续,手动;
       3、盘车输出速度:1-3rpm;
       4、调整范围:径向≤4mm,轴向≤30mm;
       5、盘车输出扭矩:2700~8000N·m;
       6、电源:380V,50Hz;
胶球清洗
胶球泵检修盘车安装与使用

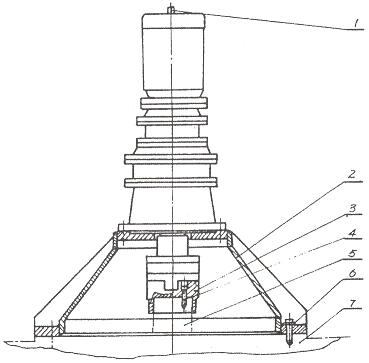

       图1为胶球泵检修盘车的结构及安装图。盘车由减速机、车架及联轴器等零部件组成。车架为钢板焊接后加工而成,重量轻且强度高,联轴器由上、下半联轴器、圆盘等组成。对中性好,调整准确快捷,可承受较大扭矩。
       安装时,*先将下半联轴器套装于﹙胶球泵﹚电机轴上,同时用四只内六角螺钉将其紧固;然后用行车将盘车吊装于电机端部平面上,先将圆盘上的键对准下半联轴器的槽缓慢放下盘车,确认键和槽配合良好后,转动盘车电机尾部的方轴,使盘车转动,直至车架底板上的孔与电机端部平面上的孔全部对准为止;松去行车,将12个地脚螺钉拧紧。在螺钉拧紧过程中,应注意联轴器与轴配合的轴向间隙,间隙量应保证在0.5~2mm范围内,不得出现负间隙。
       为了防止眼睛的错觉以及测绘和制造的误差,安装后,应用手动扳手转动电机尾部的方轴,观察是否有卡住或压死的现象。
       经过手动盘转确认安装正确后接通电源,根据实际情况启动正、反向点转动连续按扭进行操作。转动电机尾部的方轴头,还可进行手动盘转。

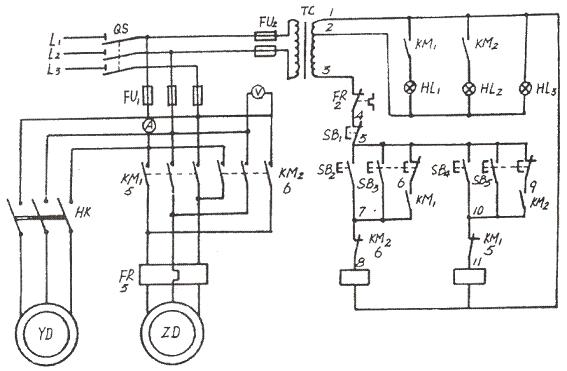

下图为电器原理图:
电器操作方法如下:
       HK为油
胶球泵电机组合开关,合上HK,油泵电机启动,油泵开始供油。SB2、SB4分别为正反向连续工作按钮,SB3、SB5分别为正反向点动工作按钮,按SB2﹙SB4﹚, KM1﹙KM2﹚得电,主电机实现正﹙反﹚向连续工作;按SB3(SB5﹚,KM1﹙KM2﹚得电,主电机实现正﹙反﹚向点动工作。操作任务完成后将地脚螺钉卸下,用行车吊开盘车到固定地点存放,同时卸掉下半联轴器和盘车放在一起。如考虑停止使用周期较长,可在下半联轴器的配合部分涂油。
胶球清洗胶球泵检修盘车注意事项
       1、盘动
胶球泵前,应注意胶球泵主轴系轴承的加油,可以减少动力更可以避免檫伤轴面。
       2、注意联轴器本身的加油,每使用一次应进行一次的润滑。
       3、启动盘车前,应检查减速机是否加油及加油量是否符合规定。
       4、电机未停稳时不得开反转。
图1
1、电机后端方轴  2、车架  3、下半联轴器  4、内六角螺钉 5、(胶球泵)电机轴头  6、紧固螺钉  7、电机端部
