风机消音器

2020/4/15 10:09:34 字体:  浏览 37

锅炉风机消音器(CF型)

        宏琦根据对发电厂各类风机运行现场噪声源进行实际测试所取得的濒特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声片结构及流体通道的主要依据,同时采用了具有较大吸声材料饰面的狭矩形通道,以增强吸收效果。



        风机消音器由连云港宏琦电力辅机有限公司专业生产,风机消音器发布信息包含:工作原理、用途、特点、参数、性能、优势、安装操作、维修保养等说明仅供参考,具体实际情况具体分析,想了解请拨打电话★13815660315单经理,http://www.lyg288.com。

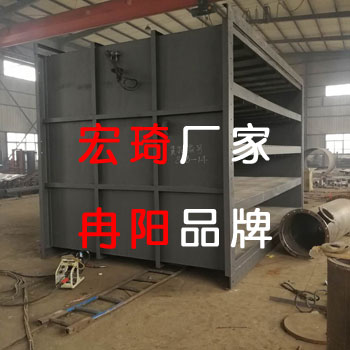

锅炉风机消音器

1、CF风机消音器用途及产品特点

        风机是一种通用机械设备,其使用范围很广,电力、矿山、机械、冶金、化工等各行业的生产均离不开风机。风机在运转中产生的噪声常常成为影响工人健康和干扰环境的祸源。特别是邻近生活区的风机,其进风口和出风口所辐射的空气动力性噪声,更是污染环境的主要因素,形成公害,是近年来我国工业部门治理噪声污染的主要对象之一。

        工业用风机,属连续运转之设备。国际标准化组织(ISO)对此类设备所规定的噪声标准为≤90分贝,我国的新标准与此相同,这也是工业企业连续性噪声达标的依据,但在不采用消声措施的情况下,风机进出风口向环境所射出的噪声可达110~120分贝,大大超过了达标要求。

        该风机消音器系列产品为阻抗声流型。宏琦厂家根据对发电厂各类风机运行现场噪声源进行实际测试所取得的濒特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声片结构及流体通道的主要依据,同时采用了具有较大吸声材料饰面的狭矩形通道,以增强吸收效果。我们知道,风机的噪声源在大噪声级时,其频谱值往往不止一种,而对不同频谱带,对其消声量要求也不相同。为此本风机消音器产品采用了对高、中频噪声起消声作用的阻式结构及对中、低频噪声起消声作用的抗式结构,同时在阻式通道中采用了高频及低频两种消声区,用以大限度的增宽消声频带,以实现良好的消声效果。

        风机消音器当用户按要求安装后,其极限噪声级将不超过85~90分贝。

        风机消音器说明所介绍的适用于各类离心式、轴流式通风机,此外,我厂还设计生产燃汽轮机,罗茨风机、空压机及柴油机排气等各类用途的消音器,欢迎用户垂询、选购。

系列消声设备参考数据表

1、锅炉点火排汽消声器(TB系列、过热蒸汽用)                                                                    表1

型  号 类 别 外  型  尺  寸 底  座  螺  孔 接 管 规 格 配套

汽轮机型号

总 长 外壳高度 壳体外径 孔 距 孔 径 孔 数

L L1 D b d1 n do×δ

TB-39-35/15(过)

中压 1556 1356 460 322 20 4 57×3.5 N6

TB-39-65/25(过) 1848 1648 560 392 20 4 76×4 N12

TB-39-100/35(过) 1818 1618 675 472 20 4 108×4.5 N20

TB-39-130/40(过) 1890 1690 675 472 20 4 108×4.5 N25

TB-54-35/10(过)

次高压 1296 1096 460 322 20 4 57×3.5 N6

TB-54-75/25(过) 1564 1364 560 392 20 4 76×5 N12

TB-100-130/40(过) 1854 1654 675 472 20 4 108×4.5 N25

TB-100-130/65(过)

高压 2142 1942 675 472 23 4 108×4.5 N25

TB-100-220/60(过) 2142 1942 675 472 23 4 133×10 N50

TB-100-220/85(过) 2466 2266 675 472 23 4 133×10 N50

TB-100-410/100(过) 2646 2446 675 472 23 4 159×10 N100

TB-140-420/100 670/100(过) 超高压

2358 2158 675 472 23 4 133×16 N125 N200

TB-140-670/200(过) 2854 2654 805 565 27 4 233×16 N200

TB-170-1000/200(过) 亚临界 3100 2900 805 565 27 4 133×18 N300

TB-28/510-610/40(过) 再热器出口 1854 1654 675 472 20 4 133×10 N200

TB-39-555-1000/100(过)                  2646 2446 675 472 27 4 168×8 N300

2、锅炉过热器安全阀消声器(TA系列、过热蒸汽用)                                             表2

型  号 类 别 外  型  尺  寸 底  座  螺  孔 接 管 规 格 配套

汽轮机型号

总 长 外壳高度 壳体外径 孔 距 孔 径 孔 数

L L1 D b d1 n do×δ

TA-39-65/15(过) 中压 1334 1134 380 272 20 4 89×5 N12

TA -54-75/25(过) 次高压 1686 1486 440 314 20 4 108×5 N12

TA -100-130/80(过) 高压 2610 2360 673 474 23 4 159×5 N25

TA -100-220/85(过) 2610 2360 673 474 23 4 219×6 N50

TA -100-220/125(过) 2234 1984 825 79 23 4 273×7 N50

TA-100-410/70(过) 2076 1876 685 483 23 4 273×7 N100

TA-140-420/100(过) 超高压 2270 2020 825 579 23 4 273×7 N125

TA-140-670/100(过) 270 2020 825 579 23 4 219×8 N200

TA-140-670/200(过) 2455 2205 1160 810 27 4 273×8 N200

TA-170-1000/280(过) 亚临界 2960 2710 1310 914 23 4 273×14 N300

TA-28/510-670/100(过) 再热器

出口 2054 1804 785 552 23 4 325×13 N200

TA-39/555-1000/155(过) 2344 2094 935 655 27 325×18 N300

3、锅炉汽包安全阀消声器(TA系列、饱和蒸汽用)                                               表3

型  号 类 别 外  型  尺  寸 底  座  螺  孔 接 管 规 格 配套

汽轮机型号

总 长 外壳高度 壳体外径 孔 距 孔 径 孔 数

L L1 D b d1 n do×δ

TA-39-65/15(饱) 中压 1334 1134 380 272 20 4 89×5 N12

TA -54-75/25(饱) 次高压 1686 1486 440 314 20 4 108×5 N12

TA -100-130/80(饱) 高压 2510 2260 673 474 23 4 159×5 N25

TA -100-220/85(饱) 2510 2260 376 474 23 4 219×5 N50

TA -100-220/125(饱) 2084 1834 825 579 23 4 273×7 N50

TA-100-410/70(饱) 1976 1776 685 483 23 4 273×7 N100

TA-140-420/100(饱) 超高压 2120 1870 825 579 23 4 273×7 N125

TA-140-670/100(饱) 2120 1870 825 579 23 4 219×6 N200

TA-140-670/200(饱) 2305 2055 1160 810 27 4 273×7 N200

TA-170-1000/280(饱) 亚临界 2810 2560 131 914 27 4 273×7 N300

TA-32/336-670/200(饱) 再热器

出口 2160 1910 985 690 27 4 426×7 N200

TA-39/336-1000/200(饱) 2264 2014 955 655 27 325×7 N300

4、背压式汽轮机消声器(TDb系列)                                                           表4

型  号 外  型  尺  寸 底  座  螺  孔 接 管 规 格 用   途

总 长 外壳高度 壳体外径 孔 距 孔 径 孔 数

L L1 D b d1 n do×δ

TDb-5-20 1600 1400 706 479 20 4 325×6 背压、手动及安全阀排汽

TDb-5-50 2200    2000 757 532 23 4 377×6

TDb-10-20 1650 1450 706 479 20 4 325×7

抽汽、手动及安全阀排汽

TDb-10-50 2300 2100 806 566 23 4 426×8

TDb-14-20 1700 1500 706 479 20 4 325×7

TDb-14-50    2400 2200 806 566 23 4 426×8


说明: 1、表1、表2、表3、表4产品外型例图均参见图1;

      2、当用户排汽接管规格与表不符时,外型尺寸将与表有所变化;

      3、热力设备之蒸汽排放对象种类繁多,本厂将根据用户所提出的排汽量、蒸汽压力及接管尺寸设计制作各种规格的消声器。



5、高压除氧器排汽消声器(TDY系列)                                                         表5

型  号 外型尺寸 底座尺寸 接管规格(参考) 配套汽轮机型号

本体高度 接管高度 外径 弯管半径 底座高 孔距 孔距 钻孔

L L1 D R L2 a b Φd-n do×δ

TDY-6-220/8 1700 100 325 300 800 100 410 20-4 76×4 N50

TDY-6-420/15 1700 100 325 300 800 100 410 20-4 89×4 N100、N125

TDY-6-670/24 1900 100 377 350 1000 120 460 20-4 133×4.5 N200

TDY-6-1000/35 2000 150 402 380 1000 140 500 23-4 159×4.5 N300

TDY-6-1000/35× 2000 150 402 380 1000 140 500 23-4 159×4.5 N600


外形例图见图2



3、风机消音器参考数据

序号 型号 风机铭牌(风量) 公称尺寸(m) 参考重量(kg) 电站锅炉应用举例(供订货参考)

1 CF--5 4~6万m3/h B H 1750 N6型汽轮机、35T/H锅炉送风机进风

2 CF--7 6~7 1.2 1.6 2400 N12型汽轮机、60T/H锅炉送风机进风

3 CF--10 8~12 1.2 2.4 2950 N25型汽轮机、120T/H锅炉送风机进风

4 CF--13 11~15 1.6 2.4 3400

5 CF--18 15~20 2 2.4 4400 N50型汽轮机、220T/H锅炉送风机进风

6 CF--20 18~23 2.4 2.4 4650

7 CF--23 20~25 2.0 3.4 5500 N100-N125型汽轮机、400-410T/H锅炉送风机进风

8 CF--25 23~29 2.0 4.0 5850

9 CF--35 30~42 2.8 3.2 7200

10 CF--45 38~50 4.0 3.0 10500 N200型汽轮机、670T/H锅炉送风机进风

11 CF--50 45~60 4.0 3.2 13600

12 CF--60 50~70 4.8 4.0 14400 N310型汽轮机、1000T/H锅炉轴流式送风机进风

13 CF--70 60~85 5.2 4.0 18500

14 CF--90 75~100 5.5 5.5 21000

15 CF--100 90~115 5.6 6.0 23000
