电动滤水器-工业电动滤水器在发电机组冷却水系统中的使用?

2023/1/6 9:41:57 字体:  浏览 67

电动滤水器-工业电动滤水器在发电机组冷却水系统中的使用?


     电动滤水器-工业电动滤水器在发电机组冷却水系统中的使用?针对水电站运行中电动滤水器-工业电动滤水器-电动排污滤水器发生堵塞的常见问题,本文结合云南文山小河沟水电站冷却水系统特点,对其电动滤水器-工业电动滤水器-电动排污滤水器发生堵塞的原因进行分析,找出其主要原因,提出改进措施,杜绝运行中电动滤水器-工业电动滤水器-电动排污滤水器堵塞情况的发生。
发电机组冷却水压;机组蜗壳电动滤水器-工业电动滤水器-电动排污滤水器;技术供水电动滤水器-工业电动滤水器-电动排污滤水器;过滤平台小河沟电站有3台立式发电机组,容量为3×7000kW,该站共有4台电动滤水器-工业电动滤水器-电动排污滤水器,其中3台机组蜗壳取水电动滤水器-工业电动滤水器-电动排污滤水器、1台技术供水池电动滤水器-工业电动滤水器-电动排污滤水器。因盘龙河河水杂质多,4台电动滤水器-工业电动滤水器-电动排污滤水器堵塞状况频繁发生,电动滤水器-工业电动滤水器-电动排污滤水器人工清堵工作任务繁重。机组冷却水有两个水源点互为备用。水源一:从压力前池取水,经过技术供水池泥沙沉淀和电动滤水器-工业电动滤水器-电动排污滤水器过滤后供给3台机组使用(供水量可以满足3台机组冷却水的需求);水源二:从3台水轮机蜗壳取水,经蜗壳电动滤水器-工业电动滤水器-电动排污滤水器过滤后供给本台机组冷却水(供水量只满足单台机组冷却水的需求)。
机组冷却水两个水源点共有三种运行方式,根据运行情况进行调整切换:表由技术供水电动滤水器-工业电动滤水器-电动排污滤水器独立提供3台发电机组冷却水;由3台蜗壳电动滤水器-工业电动滤水器-电动排污滤水器独立供本台发电机组冷却水;憋由技术供水电动滤水器-工业电动滤水器-电动排污滤水器和3台蜗壳电动滤水器-工业电动滤水器-电动排污滤水器联合供3台发电机组冷却水(见图1)。
图1电站三台发电机组冷却水系统
选题理由
每年5~11月丰水期,要求控制每月电动滤水器-工业电动滤水器-电动排污滤水器堵塞发生的次数不超过1台次(因为丰水期本站发生停机清污时,对发电量损失很大)。
2011年5~11月电动滤水器-工业电动滤水器-电动排污滤水器堵塞情况见表1。
表12011年5~11月电动滤水器-工业电动滤水器-电动排污滤水器堵塞情况
单位:台次
 5月 6月 7月 8月 9月 10月 11月 合计
堵塞 8 12 15 14 13 8 5 75
月平均 11
为此,确定课题为:降低丰水期发电机组冷却水电动滤水器-工业电动滤水器-电动排污滤水器的堵塞次数。
设定目标
将丰水期每月冷却水电动滤水器-工业电动滤水器-电动排污滤水器堵塞的台次由11台次/月降至1台次/月作为活动目标。
目标可行性分析
小组成员对2011年5~11月丰水期该站4台电动滤水器-工业电动滤水器-电动排污滤水器分别发生堵塞的次数进行了分析(见表2、表3)。
表2丰水期电动滤水器-工业电动滤水器-电动排污滤水器堵塞情况统计单位:台次
电动滤水器-工业电动滤水器-电动排污滤水器
月份
0号机组
1号机组
2号机组
技术供水
合计
5月 2 2 2 2 8
6月 2 3 4 3 12
7月 3 4 4 4 15
8月 3 3 4 4 14
9月 2 4 4 3 13
10月 1 3 2 2 8
11月 1 2 1 1 5
合计 14 21 21 19 75
表3丰水期电动滤水器-工业电动滤水器-电动排污滤水器堵塞分类统计单位:台次
 3台蜗壳www.lyg288.com-电动排污滤水器 技术供水电动滤水器-工业电动滤水器-电动排污滤水器 合计
堵塞 14+21+21=56 19 75
百分率(%) 75 25 100
解决75%堵塞情况的办法:如果3台机组都不用从机组蜗壳电动滤水器-工业电动滤水器-电动排污滤水器取水,全部由改进后的技术供水池提供冷却水,由于技术供水电动滤水器-工业电动滤水器-电动排污滤水器在不堵塞的情况下其供水量可以同时满足3台机组冷却水的需求,故可以减少75%的堵塞情况。
解决25%堵塞情况的办法:鉴于威龙电站2011年5~11月技术供水电动滤水器-工业电动滤水器-电动排污滤水器堵塞次数只有5次,其条件与小河沟电站/基本相同,故小河沟电站也应能做到。这样就可以解决技术供水池电动滤水器-工业电动滤水器-电动排污滤水器堵塞次数这一问题的73畅7%[即:(19-5)/19=73畅7%],即可以使丰水期每月电动滤水器-工业电动滤水器-电动排污滤水器堵塞由11台次/月下降到0畅7台次/月[即:
(19-19×73畅7%)÷7=0畅7台次/月],保证了指令性目标的实现。
原因分析
通过讨论和集思广益,对技术供水电动滤水器-工业电动滤水器-电动排污滤水器频繁堵塞原因进行了分析,并表述出来,如下页图2所示。要因确认确认1:丰水期水源垃圾多确认结论:要因盘龙河枯水期1、2、3、4、12月水源中垃圾少,所以前池日清污次数不超过1次,技术供水电动滤水器-工业电动滤水器-电动排污滤水器月堵塞次数不超过1次;到了丰水期时水源中垃圾增多,前池日清污次数也增多,同时技术供水电动滤水器-工业电动滤水器-电动排污滤水器月堵塞次数图2原因分析关联图
成正比增长。由此可见,丰水期水源中垃圾过多对技术供水电动滤水器-工业电动滤水器-电动排污滤水器堵塞问题影响很大(见图3)。确认2:电动滤水器-工业电动滤水器-电动排污滤水器容量过小确认结论:非要因DN250电动滤水器-工业电动滤水器-电动排污滤水器容量是DN100电动滤水器-工业电动滤水器-电动排污滤水器的2畅5倍,但3台蜗壳电动滤水器-工业电动滤水器-电动排污滤水器堵塞的平均次数为20次,技术供水电动滤水器-工业电动滤水器-电动排污滤水器堵塞的次数为19次,两种电动滤水器-工业电动滤水器-电动排污滤水器全年堵塞次数仅相差1次,由此可见,电动滤水器-工业电动滤水器-电动排污滤水器容量大小对电动滤水器-工业电动滤水器-电动排污滤水器堵塞的问题影响程度很小。确认3:运行环潮湿确认结论:非要因运行环境潮湿产生缺陷导致电动滤水器-工业电动滤水器-电动排污滤水器发生堵塞的情况仅有3次,而在运行环境不潮湿的情况下电动滤水器-工业电动滤水器-电动排污滤水器发生堵塞的次数是72次,所以,运行环境潮湿对4台电动滤水器-工业电动滤水器-电动排污滤水器堵塞的问题影响程度很小。
制定对策表图3清理堵塞垃圾照片



边改为弧形状,出水更均匀(见图4、图5)。小组针对主要因素制定了对策措施,见表4。
表4 对策措施
要因 对策 目标 措施 地点 负责人 完成日期
丰水期水源垃圾多
技术供水池加装滤水板装置
水源中垃圾直径<5mm 制作进水管出水分离方形开口 技术供水池
朱德军 2012年
4月10日
加工过滤板 机械加工厂
刘丕睿 2012年
4月10日
安装支撑构架 技术供水池
刘丕睿 2012年
4月10日   安装两块分离式独立的过滤板 技术供水池
朱德军 2012年
4月10日
对策实施
9畅1 制作进水管出水分离式方形开口
根据出水情况,开口尺寸做适当调整。开口按图施工,开口尺寸200mm×250mm,开孔间距300mm,根据出水的均匀性,对开口做一些小调整,将开口的进水
图4进水管出水单元外形设计

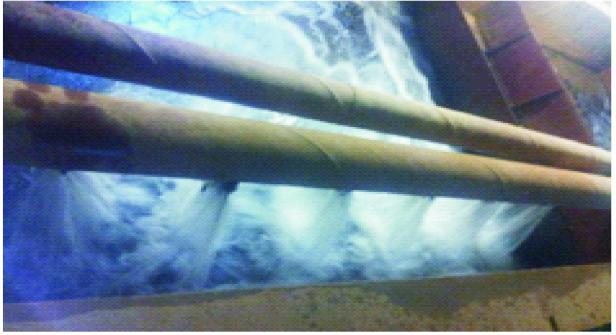

图5改进后进水管出水效果9畅2 加工过滤板加工两块滤孔直径5mm的滤孔板,两块合计面积21m2,每平方米加工滤孔3600个,共有滤孔75600个。9畅3 支撑构架支撑杆是80mm镀锌管,抬面是100mm×50mm槽钢,护栏是50mm×50mm×5mm角铁。
9畅4 安装两块分离式独立的过滤板250mm进水管配12m2的滤水板;200mm进水管配9m2的滤水板。9畅5实施效果检查全部安装完毕后,把两根进水管闸阀调至全开位置,出水量大,过滤板能很快完成冷却水源的杂物过滤。过滤板上没有过多集水,对不停水清污工作起到了安全保障作用;过滤平台具有较强的抗杂物堵塞能力,确保了可靠的机组冷却水水质供应(见图6)。
效果检查
实施前后效果对比见表5。
表5 效果对比图6实施前后效果对比经济效益高,具有较好的推广价值。
制定巩固措施2012年11月,为了巩固取得的成果,小组成员将“进水管出水单元设计说明及图纸”、“过流量滤孔板设计说明及图纸”、“构架设计安装说明及图纸”、“滤水平台效果验收标准”等资料进行了梳理,对原有枟技术供水池配套功能设计标准枠的内容进行了补充,供同行电站借鉴或咨询查看。总结和下一步打算活动效益:表杜绝了发电机组因电动滤水器-工业电动滤水器-电动排污滤水器堵塞而被迫停机情况发生;鳖减轻了维护人员清理电动滤水器-工业电动滤水器-电动排污滤水器堵塞垃圾的劳动强度;憋提高了发电机组运行的可靠性。
