气液两相流疏水器结构设计与安装在电力行业的应用

      气液两相流疏水器在电力行业的结构设计与安装应用需兼顾高效性、稳定性和安全性，其核心特点及实践要点如下：

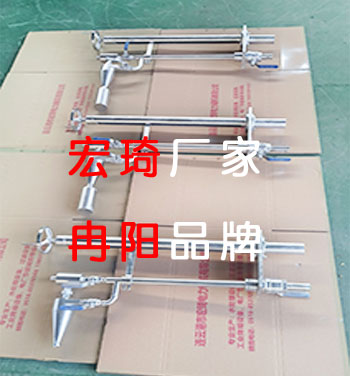

一、气液两相流疏水器结构设计核心特点
智能调节结构
      信号采集与反馈：通过相变管（信号管）实时采集液位变化的汽/液相信号，驱动阀腔内的疏水流量自动调节，实现液位动态平衡（±10mm精度）。
      无动力执行：取消传统电动/气动执行机构，采用渐缩板与节流孔板组合设计，依靠流体压差自调节，避免卡涩故障。
耐冲蚀材质
      阀腔内部采用硬质合金衬里（如碳化钨），抵抗≥2.5MPa工况下的汽蚀冲刷；法兰与壳体为整体锻造316L不锈钢，寿命较传统设备提升20%以上。
模块化流道
      节流孔板采用分片螺栓连接，孔径按疏水量分级定制（如φ8/12/15mm），支持在线更换；渐缩板锥角优化至15°–18°，降低流阻30%。
二、气液两相流疏水器电力行业典型应用场景
设备 作用 效益
高/低压加热器 维持恒定液位，防止蒸汽窜入下级加热器造成热损失 降低煤耗≥5%，端差缩小3℃–5℃
锅炉连排系统 精准控制扩容水箱水位，避免饱和水闪蒸导致的能量浪费 年维护成本降幅30%–50%
热网加热器 消除液位波动引起的管道振动，减少焊缝泄漏风险 换热管寿命延长2–3年
三、气液两相流疏水器安装关键规范
位置与坡度
      必须安装于管道低点，入口管道坡度≥1:100（指向疏水器），出口管道坡度≥1:50（指向排水点）。禁止靠近强振源（如泵机组），水平安装公差≤±2°。
管道匹配要求
参数 标准 作用
入口管径 ≥疏水器公称通径（DN） 防流量受限导致调节滞后
出口管径 ≥5×DN 避免背压过高阻碍排水
信号管长度 ≤1.5m 减少信号延迟
密封与防护
法兰连接需采用缠绕垫片（耐温≥300℃），螺栓预紧力按ASMEB16.5标准执行。
电气接口需屏蔽接地（电阻≤10Ω），远离变频器等电磁干扰源。
四、气液两相流疏水器常见问题与改进措施
水位波动大
      成因：相变管径过大导致信号响应迟滞（原设计管径≥DN25）。
      改进：缩径至DN15–DN20，加装缓冲罐稳定信号压力。
疏水不畅
      成因：出口管弯头＞2个或坡度不足，引发水锤及气阻。
      改造：管路弯头数量≤1个，立管顶部增设自动排气阀。
应用警示：
      禁止替代机械疏水阀用于间歇运行的伴热管线（易因冷凝水滞留腐蚀阀芯）；海水工况需验证材质耐氯离子腐蚀性（推荐哈氏合金相变管）。
